Весы монорельсовые
Монорельсовые электронные весы предназначены для статического измерения массы различных грузов, транспортируемых по подвесным путям в составе конвейеров или вне их, при учетных и технологических операциях на промышленных, сельскохозяйственных, торговых и складских предприятиях. Могут применяться для статического взвешивания полутуш или других грузов, транспортируемых по рельсу.
Монорельсовые весы широко используются для взвешивания на мясоперерабатывающих предприятиях.
Весы зарегистрированы в Государственном реестре средств измерений (регистрационный номер РБ 03 02 8420 21) и допущены к применению в Республике Беларусь.
Конструкция.

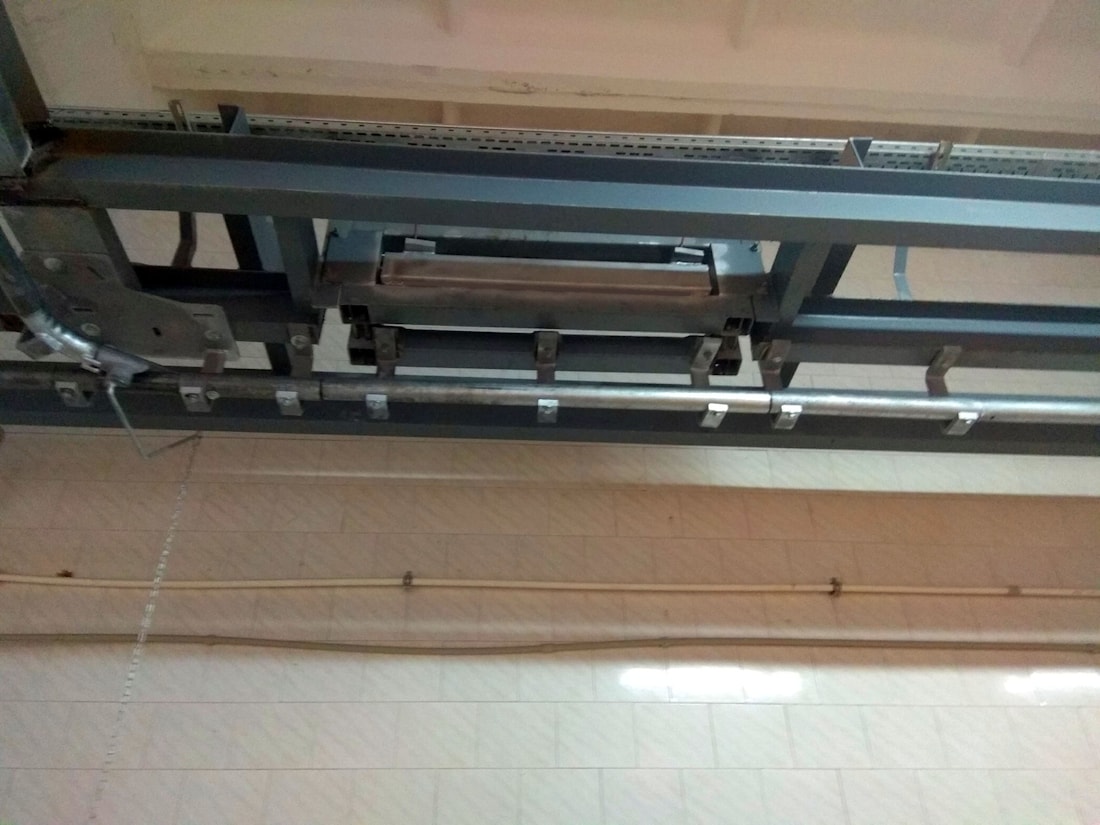

Грузоприемное устройство выполнено с использованием двух тензометрических датчиков силы, в виде участка монорельсового пути определенной длины с плоским или круглым рельсом.
Весовой терминал может быть установлен как на раме весов над рельсом, так и отдельно на стойке или кронштейне для крепления к стене.
Электронные компоненты.
Датчики.
В зависимости от исполнения весов используются тензометрические датчики типа
BS (A, S) производства «CAS» (Южная Корея) изготовленные из нержавеющей стали или SQB производства «Keli Sensing Technology (Ningbo) Co., Ltd» (Китай) изготовленные из легированной стали.
Терминал.Терминал может быть установлен на стойке, на стене с помощью кронштейна, или в климатическом шкафу.

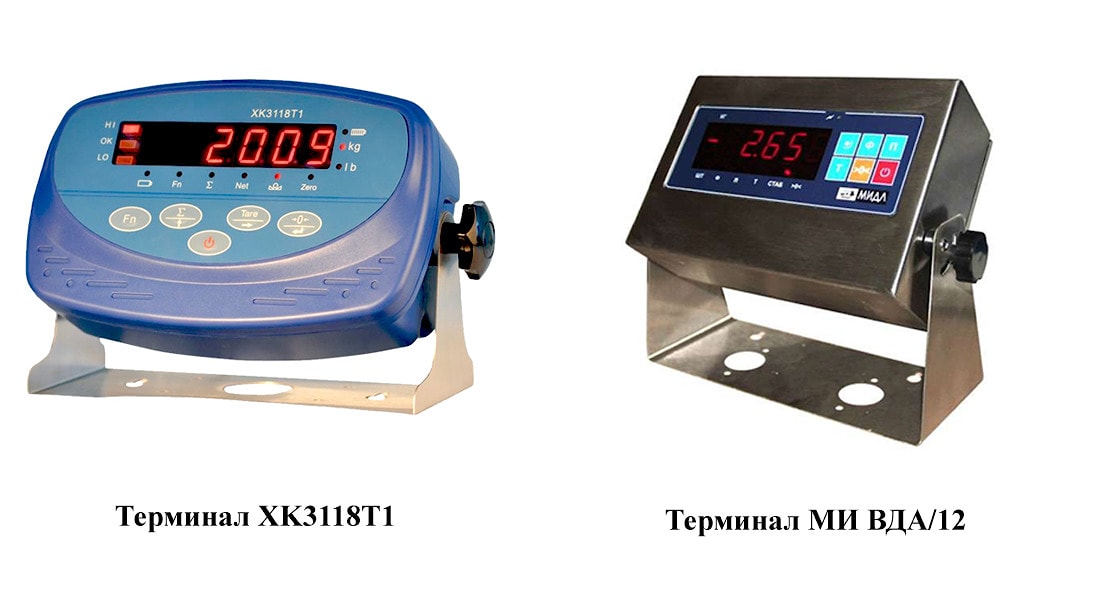

В зависимости от исполнения весов используются терминалы модели XK3118T1 производства «Keli Sensing Technology (Ningbo) Co., Ltd» (Китай) или терминалы МИ ВДА/12 производства ООО «МИДЛиК», Россия, изготовленного из нержавеющей стали.
Терминал МИ ВДА/12 позволяет проводить взвешивание в двухинтервальном режиме.
Технические характеристики.
В зависимости от максимальной нагрузки (Max), весы изготавливают в пяти исполнениях:
- МВЭ - 300 – весы с наибольшим пределом взвешивания 300 кг;
- МВЭ - 600 – весы с наибольшим пределом взвешивания 600 кг;
- МВЭ - 1000 – весы с наибольшим пределом взвешивания 1000 кг;
- МВЭ - 1500 – весы с наибольшим пределом взвешивания 1500 кг;
- МВЭ - 2000 – весы с наибольшим пределом взвешивания 2000 кг.
Обязательные метрологические требования приведены в таблице 1.
Таблица 1.
| Наименование характеристики | Значение характеристики для исполнения весов | ||||
|---|---|---|---|---|---|
| МВЭ-300 | МВЭ-600 | МВЭ-1000 | МВЭ-1500 | МВЭ-2000 | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний (III) | ||||
| Максимальная нагрузка (Max), кг | 300 | 600 | 1000 | 1500 | 2000 |
| Максимальная нагрузка (Мах1/ Мах2), кг (для двухинтервальных весов) | 150/300 | 300/600 | 500/1000 | 600/1500 | 1000/2000 |
| Минимальная нагрузка (Min), кг | 2 | 4 | 10 | 10 | 20 |
| Действительная цена деления (d) и поверочный интервал (е), кг | 0,1 | 0,2 | 0,5 | 0,5 | 1,0 |
| Действительная цена деления (d1/d2), поверочный интервал (e1/e2) ei=di, кг (для двухинтервальных весов) | 0,05/0,1 | 0,1/0,2 | 0,2/0,5 | 0,2/0,5 | 0,5/1,0 |
| Диапазон выборки массы тары, кг | от Min до Max | ||||
Основные технические характеристики и метрологические характеристики,
не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2.
| Наименование характеристики | Значение характеристики |
|---|---|
| Условия эксплуатации: диапазон температур окружающего воздуха, ºС: грузоприемное устройство; терминал относительная влажность окружающего воздуха при температуре 35 °C и более низких температурах без конденсации влаги, % | от минус 30 до плюс 45 от минус 20 до плюс 45 не более 95 |
| Диапазон температур при транспортировании и хранении, ºС | от минус 50 до плюс 50 |
| Электрическое питание от сети переменного тока: диапазон напряжения переменного тока, В диапазон частот, Гц от аккумулятора: напряжение питания, В, не более | от 195,5 до 253,0 от 49 до 51 6 |
| Потребляемая мощность весов, В·А, не более | 15 |
| Время установки показаний при взвешивании, с, не более | 3 |
| Время установления рабочего режима, мин, не более | 3 |
| Время непрерывной работы, ч, не менее | 16 |
