Весы автомобильные электронные Енисей
Весы автомобильные - это измерительный инструмент предназначенный для определения массы автомобиля или автопоезда с полным заездом на платформу весов. Автомобильные электронные весы производства ООО "Завод весов" выпускаются под торговой маркой "Енисей". Весы «Енисей» внесены в реестр средств измерений Республики Беларусь и изготавливаются по международному ГОСТу OIML R 76-1-2011, имеют средний класс точности.
Оглавление
Конструкция
При эксплуатации весы подвергаются высоким нагрузкам. Поэтому грузоприемная платформа должна быть очень прочной, надежной и долговечной. Мы изготавливаем несколько вариантов грузоприемной платформы в зависимости от требований заказчика и условий эксплуатации весов.
Металлическая ортотропная конструкция весов
Чтобы соответствовать современным требованиям высокой грузоподъёмности весов, надежности и долговечности, в автомобильных весах «Енисей» используется ортотропная конструкция с «U»- образными закрытыми ребрами жесткости.
Такие ребра жесткости герметичны и расположены вдоль всей платформы весов. Данное конструкторское решение позволило существенно увеличить горизонтальную и вертикальную жесткость весов, увеличить срок службы и исключить деформацию грузоприемной платформы во время эксплуатации.
Запас прочности такой конструкции более 200% от наибольшего предела взвешивания, срок эксплуатации не менее 17 лет.
Конструкция весов «Енисей» разборная, состоит из модулей размером 6х1.25 метра и поперечных опорных балок, которые в сборе с помощью болтовых соединений образуют цельную платформу.
«U»-образный опорный профиль имеет высоту 265 мм и толщину 5 мм.
Настил изготавливается из горячекатаной рифленой стали толщиной 6 мм.
Преимущества:
- Главным преимуществом ортотропной конструкции является максимальное сопротивление нагрузкам. (Более подробно можно прочитать здесь.)
- Просвет между платформами позволяет беспрепятственно проводить очистку весов от скопившейся грязи
- Конструкция таких весов позволяет взвешивать крупногабаритную технику шириной свыше 3-х метров
- Благодаря разборному типу конструкции, весы «Енисей» можно транспортировать на любые расстояния без привлечения специального транспорта, что снижает конечную стоимость весов.
- При необходимости можно увеличить длину весов.
- Сборочные работы весов производятся в кратчайшие сроки (до 6-и часов)
Балочная конструкция весов
В составе этой конструкции используется две несущие двутавровые балки. На нижнюю полку, поперек основным балкам с определённым шагом укладывается швеллер либо двутавровая балка меньшего размера. Сверху на поперечные ребра жесткости укладывается горячекатаный рифленый лист.
Такой тип конструкции очень металлоемкий, тяжелый и дорогой.
Электронные компоненты
Датчики
В стандартной комплектации автомобильные весы «Енисей» оснащаются тензометрическими датчикам колонного типа ZSFY-a30t или шарового типа QS-a25t. Эти датчики выполнены из нержавеющей стали, степень защиты IP68, сертифицированная точность 4000 делений согласно нормативов OIMLR60-С3
Также данные датчики имеют встроенную защиту от молний, и широкий диапазон температур эксплуатации (-50сº + 70сº), хорошо зарекомендовали себя при использовании в условиях нашего климата.
Кабеля тензодатчиков надёжно защищены от механических повреждений и грызунов, кабеля располагаются в металлических трубках установленных в платформе весов.

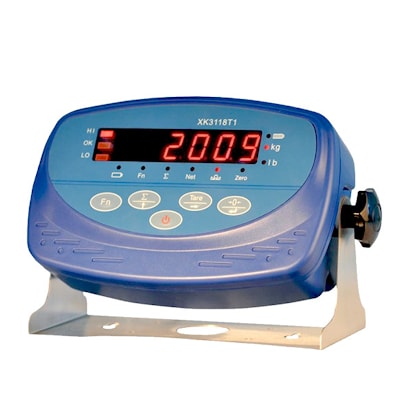

Весовой индикатор
В стандартной комплектации весы оснащаются весовым индикатором XK3118T1 компании Keli (Китай). Весовой индикатор имеет встроенную аккумуляторную батарею, что позволяет использовать весы без подвода электропитания в течении 16 часов, яркий светодиодный дисплей, и следующий ряд функций:
- установка на ноль автоматически и вручную
- накопление результатов взвешиваний, подсчет суммы
- тарирование по всему диапазону
- индикация массы «брутто», «нетто», тары
- установка текущей даты и времени
- сопряжение с компьютером;
- вывод результатов взвешивания на принтер
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.
Вид исполнения и способ установки
Фундаментные

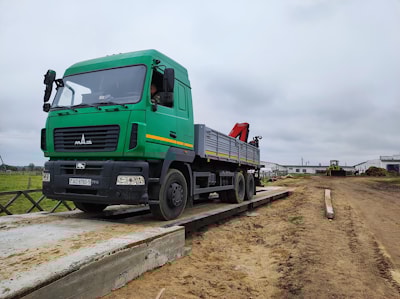

Фундаментные весы "Енисей" устанавливаются на бетонный фундамент с бетонными пандусами для заезда на весы (Рисунок-1.), либо в приямок малой глубины (Рисунок-2).

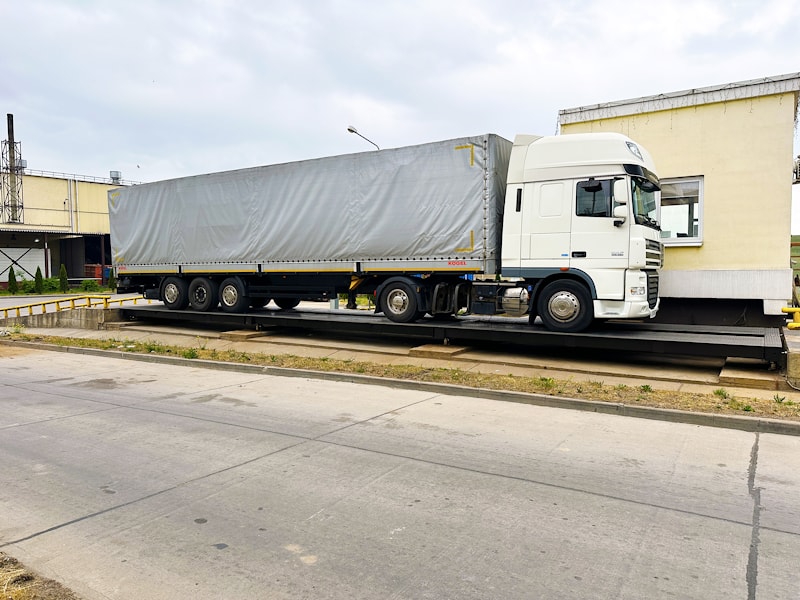

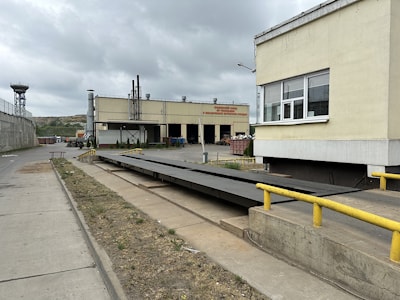

Рисунок -1 Фундаментное исполнение весов "Енисей" с бетонными пандусами.

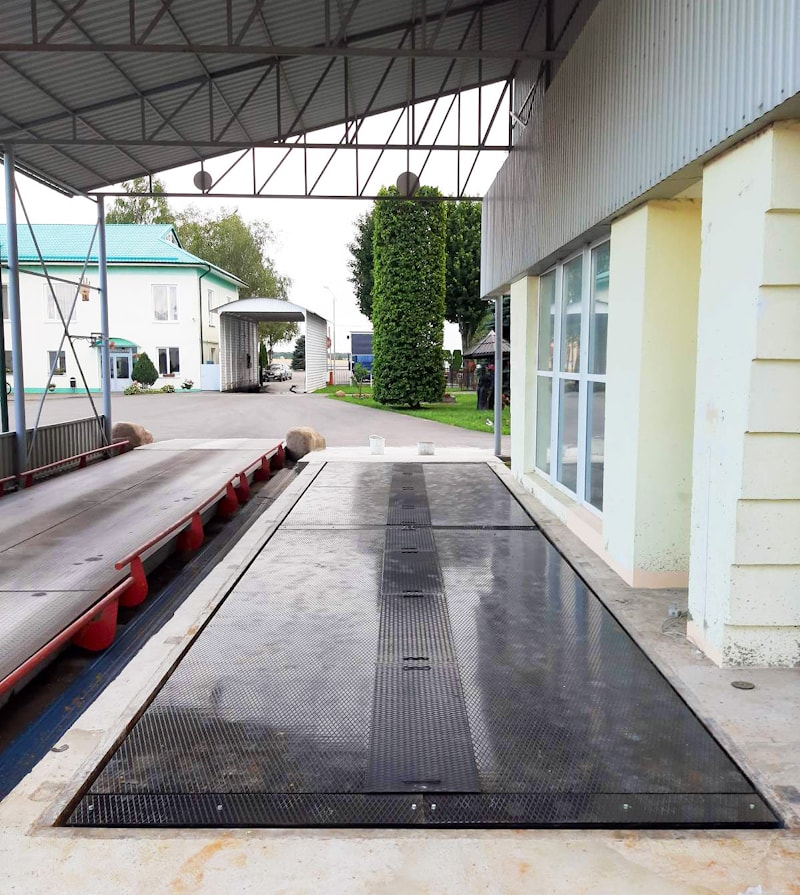

Рисунок -2 Фундаментное исполнение весов "Енисей" установленных в приямок.

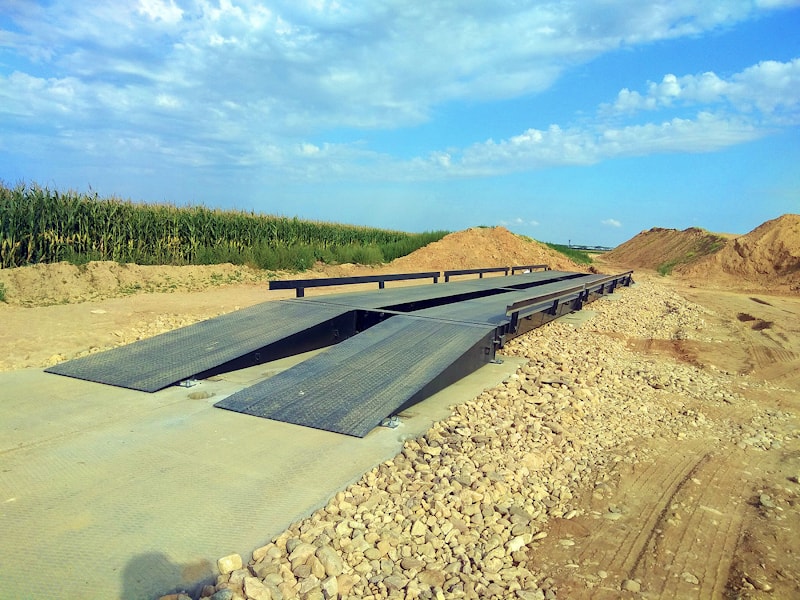

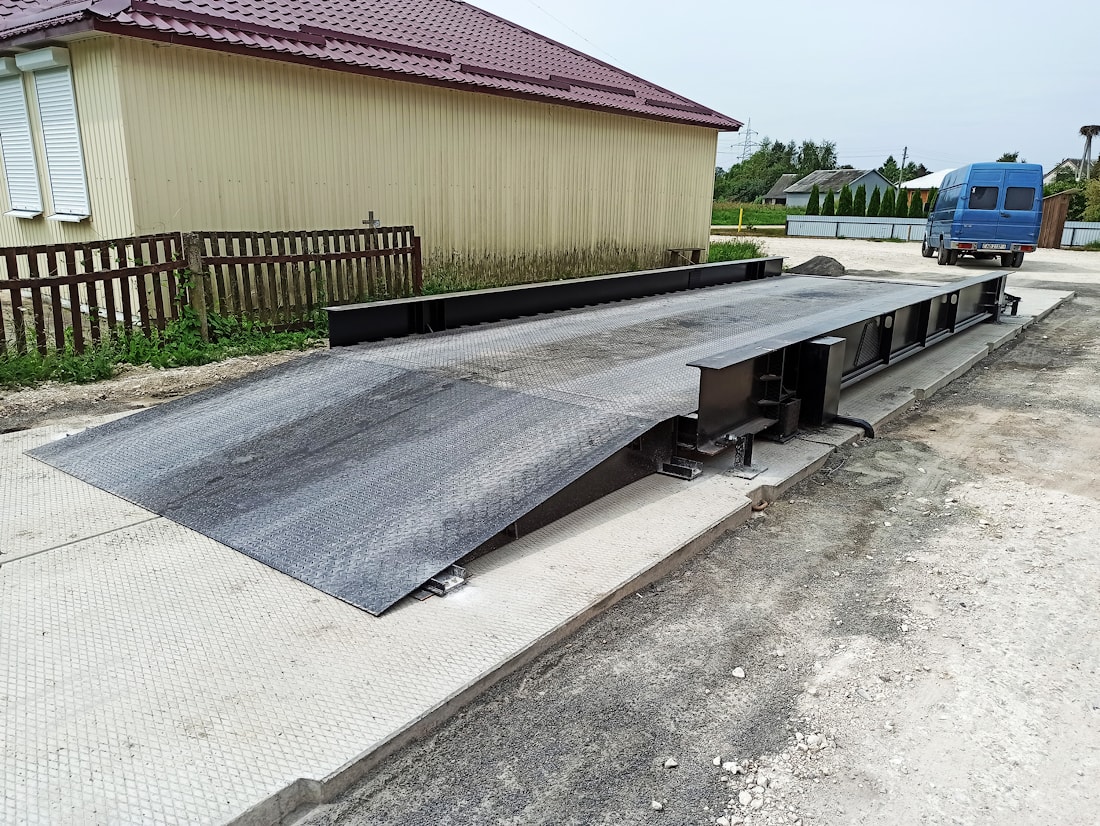

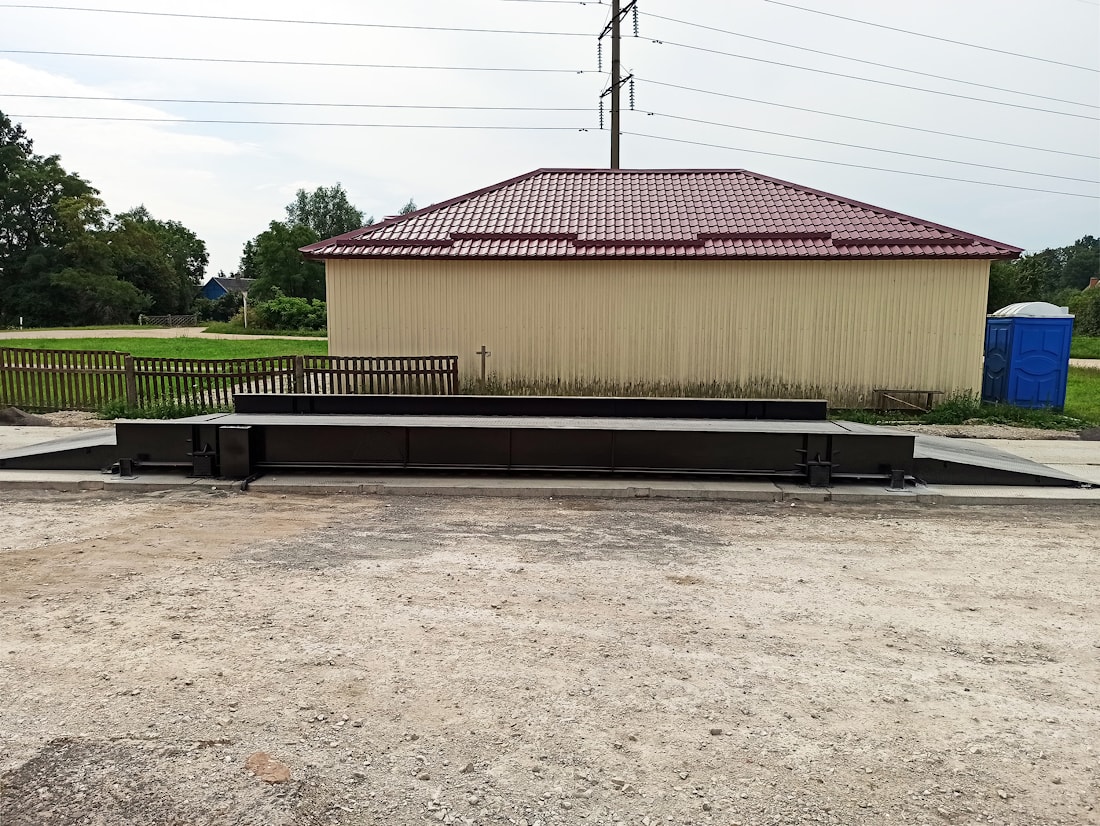

Рисунок -3 Бесфундаментное исполнение весов "Енисей" установленных на дорожных плитах.

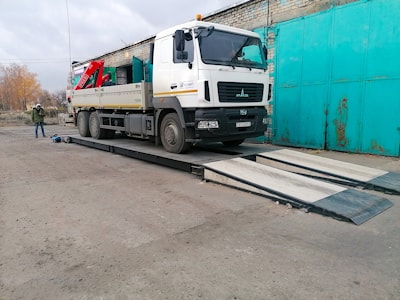

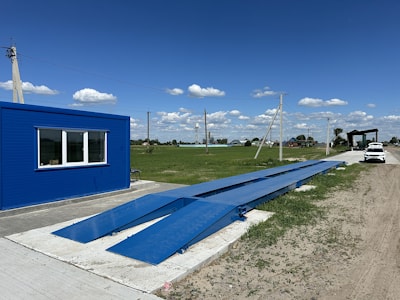

Бесфундаментные весы – используются без устройства специального фундамента, устанавливаются на дорожные плиты. В качестве заездов используются металлические пандусы.
Качество
Автомобильные весы "Енисей" проходят полный цикл контроля качества:
- Входной контроль осуществляется при приобретении электронных комплектующих и сырья для производства рамы весов.
- Операционный контроль происходит непосредственно на рабочих местах при сборке и сварке грузоприёмной платформы.
- При выпуске из производства все весы проходят приемо-сдаточные испытания отделом ТК предприятия, оформляются протоколы и делается отметка в паспорт, личного клейма контроллёра. После проведения ПСИ проходит первичная поверка с участием местного органа ЦСМС в соответствии с ГОСТ OIML R 76-1-2011 Приложение ДА, делается отметка в паспорт и происходит опломбирование весового терминала от несанкционированного доступа к ПО весов.
Технические характеристики
Весы автомобильные электронные Енисей в зависимости от наибольшего предела взвешивания, изготавливаются в восьми модификациях:
- Енисей-10 - весы с максимальной нагрузкой 10000 кг;
- Енисей-20 - весы с максимальной нагрузкой 20000 кг;
- Енисей-30 - весы с максимальной нагрузкой 30000 кг;
- Енисей-40 - весы с максимальной нагрузкой 40000 кг;
- Енисей-50 - весы с максимальной нагрузкой 50000 кг;
- Енисей-60 - весы с максимальной нагрузкой 60000 кг;
- Енисей-80 - весы с максимальной нагрузкой 80000 кг;
- Енисей-100 - весы с максимальной нагрузкой 100000 кг;
Основные технические и метрологические характеристики весов
| Исполнение модификации весов | Класс точности, по ГОСТ OIML R76-1 | Максимальная нагрузка Max, кг | Минимальная нагрузка Min, кг | Действителная цена деления, d, поверочный интервал, e, кг |
| одноинтервальные весы | ||||
| Енисей-10-5 | средний(III) | 10000 | 100 | 5 |
| Енисей-10-10 | 10000 | 200 | 10 | |
| Енисей-20-10 | 20000 | 200 | 10 | |
| Енисей-20-20 | 20000 | 400 | 20 | |
| Енисей-30-10 | 30000 | 200 | 10 | |
| Енисей-30-20 | 30000 | 400 | 20 | |
| Енисей-40-10 | 40000 | 200 | 10 | |
| Енисей-40-20 | 40000 | 400 | 20 | |
| Енисей-50-10 | 50000 | 200 | 10 | |
| Енисей-50-20 | 50000 | 400 | 20 | |
| Енисей-60-20 | 60000 | 400 | 20 | |
| Енисей-80-20 | 80000 | 400 | 20 | |
| Енисей-80-50 | 80000 | 1000 | 50 | |
| Енисей-100-20 | 100000 | 400 | 20 | |
| Енисей-100-50 | 100000 | 1000 | 50 | |
| двухинтервальные весы | ||||
| Енисей-10-2/5 | средний(III) | 4000/10000 | 40 | 2/5 |
| Енисей-20-5/10 | 10000/20000 | 100 | 5/10 | |
| Енисей-30-5/10 | 15000/30000 | 100 | 5/10 | |
| Енисей-40-10/20 | 20000/40000 | 200 | 10/20 | |
| Енисей-50-10/20 | 25000/50000 | 200 | 10/20 | |
| Енисей-60-10/20 | 30000/60000 | 200 | 10/20 | |
| Енисей-80-20/50 | 32000/80000 | 400 | 20/50 | |
| Енисей-100-20/0 | 40000/100000 | 400 | 20/50 | |
| Диапозон выборки массы тары, кг от Min до Max | ||||
| Наименование, единица измерения | Значение | ||||
| Порог чувствительности весов, не более, е | 1,4 | ||||
| Влияние устройства установки нуля на результат взвешивания, е | ± 0,25 | ||||
| Условия эксплуатации: Диапазон температур окружающего воздуха, °С: | от минус 30 до плюс 45 | ||||
| Диапазон температур при транспортировании и хранении, °С | от минус 50 до плюс 50 | ||||
| Электрическое питание от сети переменного тока: номинальное напряжение переменного тока, В номинальная частота, Гц от аккумулятора: Напряжение питания, В, | 230 . 50 6 | ||||
| Потребляемая мощность, В∙А, не более | |||||
| Степень защиты оболочки по ГОСТ 14254: - тензодатчики, -терминал | IP68 IP55 | ||||
| Средний срок службы весов, лет, не менее | 15 | ||||
| Время установления рабочего режима, мин, не более | 30 | ||||
| Время установления показаний, с, не более | 10 | ||||
| Время непрерывной работы, ч, не менее | 16 | ||||
| Вероятность безотказной работы | 0,9 | ||||
Технические задание для изготовления фундамента
Надземное исполнение весов.
Бесфундаментное исполнение весов.
| Площадка бесфундаментных весов 18 метров.PDF | Площадка бесфундаментных весов 18 метров.DWG |
Установка весов в приямок
| Приямок для весов 18 метров.PDF | Приямок для весов 18 метров.bak |
