Обзор конструкций автомобильных весов

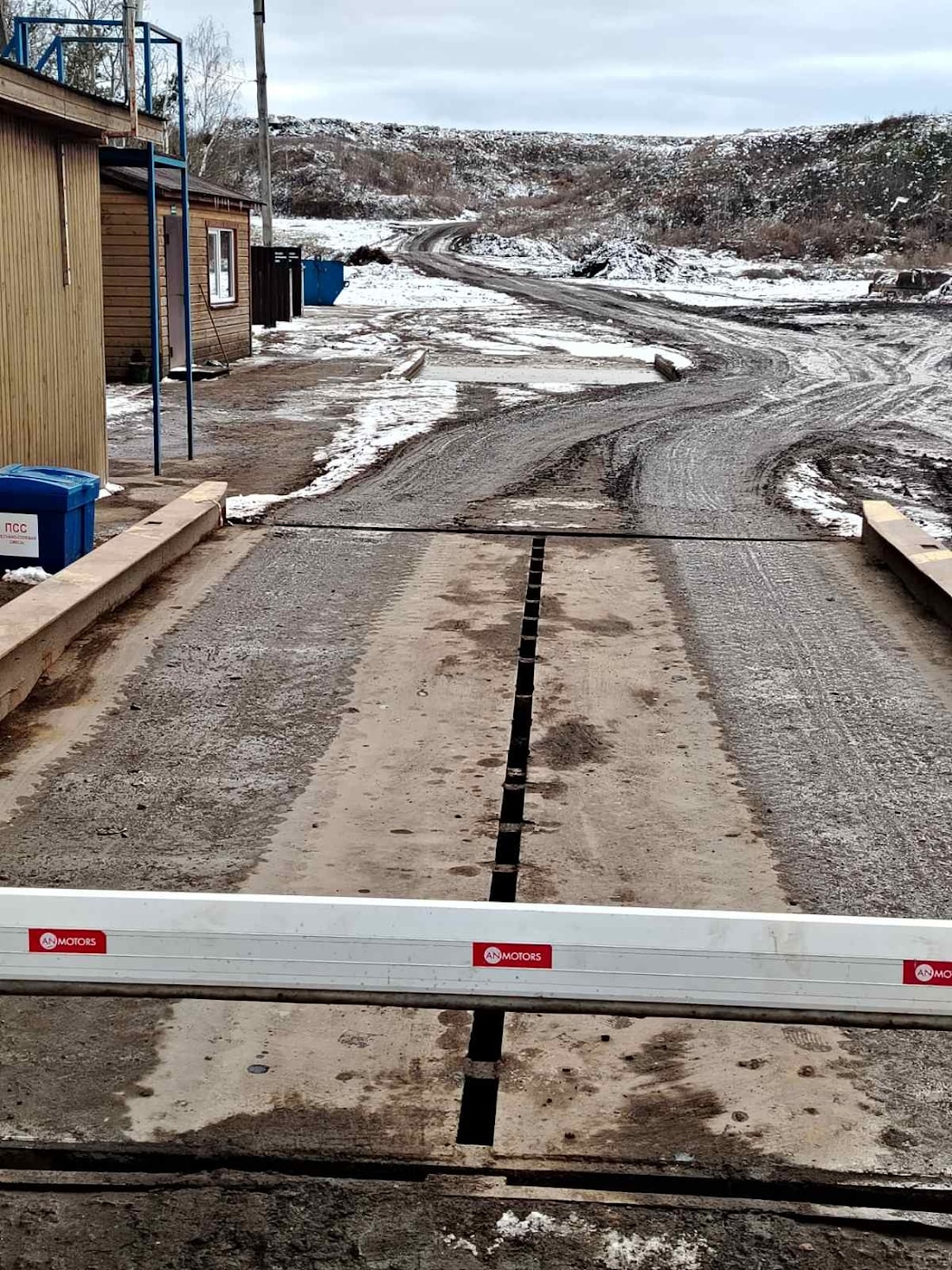

Балочная платформа производства ЧП «ЧестВес»

ЧП «ЧестВес» является производителем автомобильных весов. Конструкция весов сборная, представляет собой набор платформ длиной по 6 метров. Платформа состоит из двух несущих балок 40Б1 на нижнюю полку которых уложен швеллер 18П с расстоянием 260 мм. К платформе приварен лист 6000х1500х6 в количестве 2 шт. Количество швеллеров в платформе длиной 6 метров -19шт.

Преимущество данной конструкции: простота производства и короткое время изготовления.

Недостатки конструкции: Жесткости используемых материалов недостаточно для сопротивления нагрузкам, действующим на весы во время эксплуатации. Швеллера не связаны между собой и при проезде автомобиля, колесо автомобиля нагружает каждый швеллер по отдельности, что приводит к прогибу и разрушению швеллера.

Шаг между поперечными швеллерами чрезмерно большой, в результате эксплуатации образуется деформация настила в виде «стиральной доски», обрыв сварки и разрыв листа.

Конструкция таких весов способна выдерживать нагрузку до 30-40 тонн без существенных деформаций. Эксплуатация автомобилей общей массой свыше 40 тонн приводит к деформациям и разрушениям платформы весов. Производитель позиционирует данную конструкцию весов как весы с максимальной нагрузкой 60 тонн.
